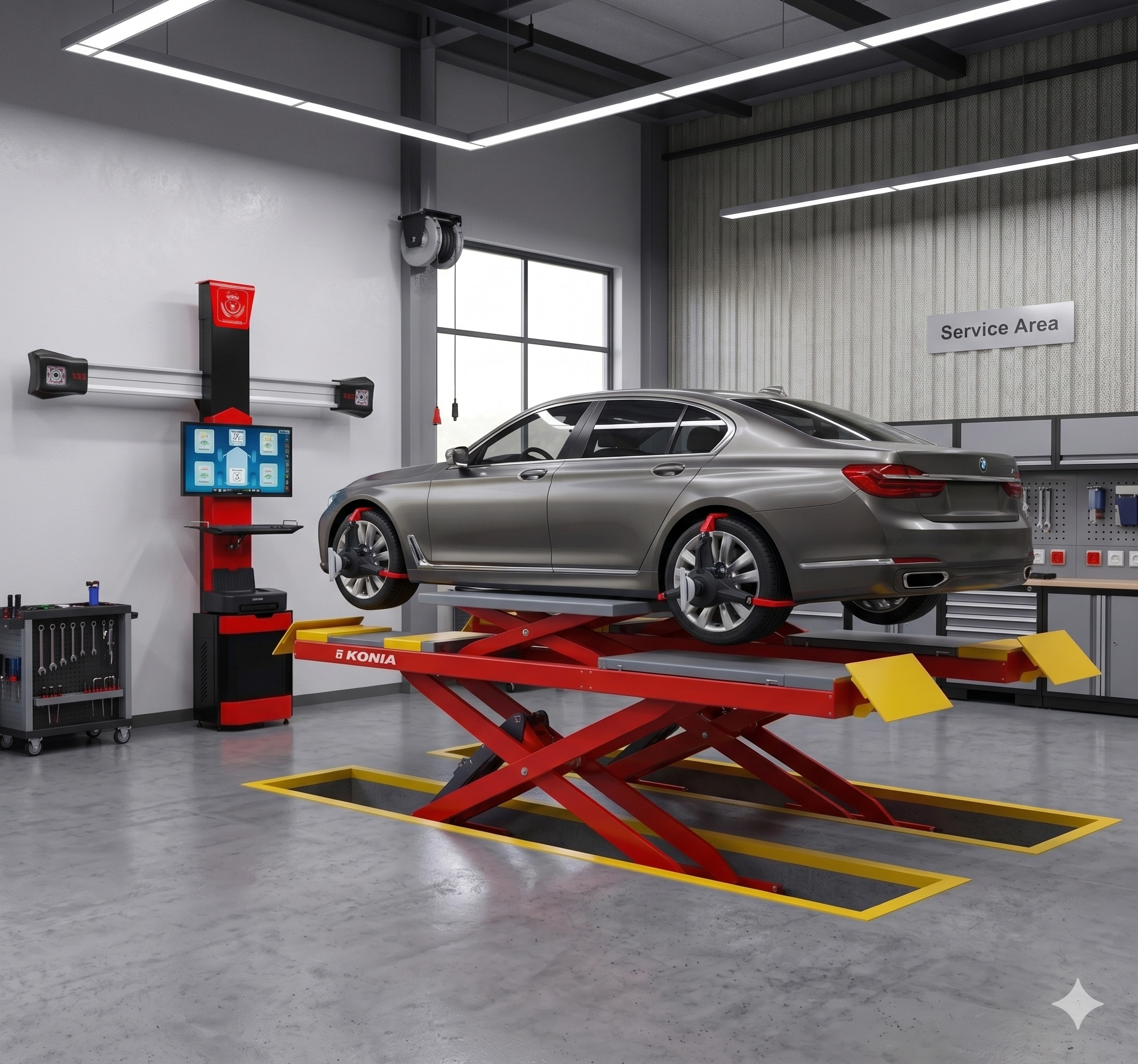

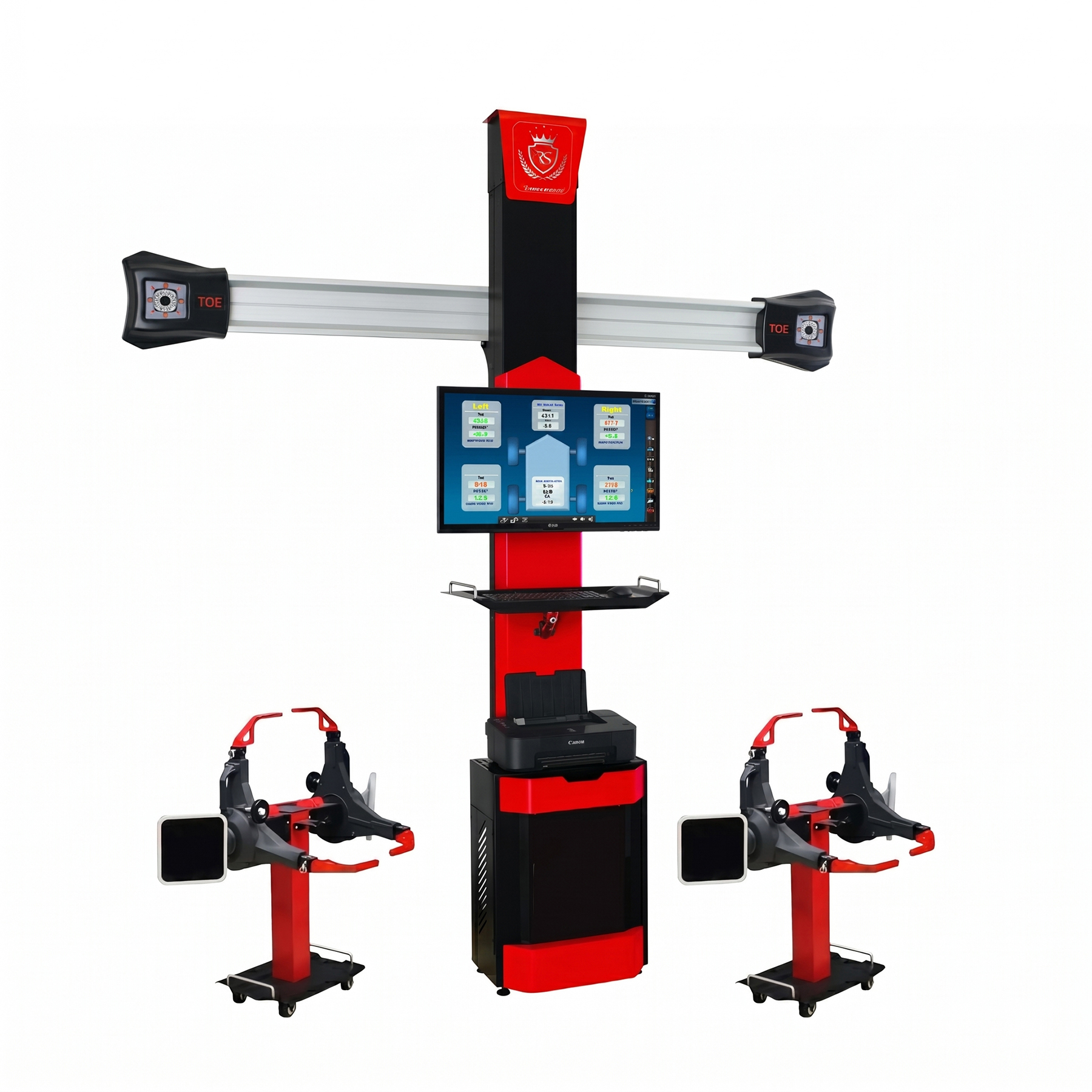

Máy cân chỉnh độ chụm, cân chỉnh góc lái 3D Kubix 5K

Mã SP: Kubix 5K

Lượt xem: 1744

  • Thương hiệu: Lawrence
  • Nơi sản xuất:
  • Bảo hành:
  • Tình trạng kho : Còn hàng
Bộ sản phẩm tiêu chuẩn:

Giá: Liên hệ

Máy cân chỉnh độ chụm bánh xe với công nghệ đo 3D tiên tiến
Ưu thế công nghệ:

- Đo bù lăn được sử dụng để mô phỏng trạng thái lăn của bánh xe, thu dữ liệu thời gian thực
- Thuật toán đo 3D đích thực (S.A.E): Đo chính xác ngay từ thao tác đẩy xe/kéo xe ( bù đắp sai số do một số biến dạng vật lý của kẹp, lốp...)
- Chức năng chỉnh TOE thông minh: Smart TOE1, Smart TOE2 ( tương tự các máy cao cấp nhất của Mỹ)
- Chức năng đo đường chéo hình học của xe (kiểm tra độ biến dạng khung xe)
- Kẹp vành 4 điểm
- Camera cố định, có thể điều chỉnh lên xuống bằng tay

- Bia nhận tín hiệu công nghệ BlackTech, nhận tín hiệu nhanh và chính xác, chống ngược sáng cực tốt
- Màn hình mini LED trên thanh camera, trợ giúp quá trình cân chỉnh
- Giao diện thân thiện, mô phỏng 3D trợ giúp người vận hành
- Có thể lắp thêm màn hình thứ 2 ( mua thêm)
Lợi ích thiết thực:
- Người vận hành không cần phải có kinh nghiệm quá sâu, giảm đáng kể quá trình đào tạo, giảm chi phí lao động kỹ thuật cao
- Không cần phải lặp đi lặp lại các thao tác thử nghiệm trên đường, chỉ cần điều chỉnh trên máy
- Tính năng chỉnh TOE thông minh, hỗ trợ chỉnh  TOE không cần khóa vô lăng, hỗ trợ chỉnh TOE mọi xe, đặc biệt là xe cũ ( cân chỉnh được 100% các loại xe cũ và mới)
- Độ chính xác của máy được duy trì trên 10 năm ( máy công nghệ cũ giảm độ chính xác sau 1 năm, cứ 6 tháng đến 1 năm phải hiệu chuẩn lại hoặc phải thay kẹp do bị mòn, thay bia nhận tín hiệu do bị lỏng khớp, hiệu chỉnh lại cầu nâng bị lệch)
- Dễ vận hành, mỗi kỹ thuật viên sẽ trở trành một người vận hành có năng suất gấp đôi, mang lại lợi nhuận gấp đôi cho các trạm sửa chữa !

Thông số đo:

Thông số đo Dải đo Độ chính xác
Camber ±45° ±1'
Caster ±40° ±1'
Kingpin (S.A.I) ±40° ±1'
Toe ±30° ±1'
Set back ±5° ±1'
Thrust angle ±5° ±1'
Wheel base <6m ±5mm
Track width <3m ±5mm
Axle offset   ±1mm

Thông số kỹ thuật:
Điện áp/ Tiêu thụ: 220v/50hz - 300-350w
Kích cỡ vành: 11"-24"
Đường kính lốp: không giới hạn
Chiều dài cơ sở xe: 1600-4700mm
Phương pháp đo: Đẩy xe về sau / Kéo xe về trước
Camera: 5 mega pixel (Cảm biến Sony)
Khoảng cách từ camera tới đĩa chỉnh: 1.6-2.5m
Dữ liệu xe: 40 nghìn, cập nhật hàng năm
Hệ điều hành Windows
Phầm mềm cân chỉnh thân thiện / Menu tiếng Việt cơ bản
Phụ kiện theo máy:
- Mini BlackTECH target ( Bia nhỏ công nghệ Blacktech): 4 cái
- Kẹp vành: 4 cái
- Đĩa chỉnh: 1 đôi
- Màn hình 32" : 01
- Case Máy tính: 01
- Máy in: 01 cái
- Camera trợ giúp lên cầu: 01
- Chặn bánh xe, thanh khóa Phanh/Tay lái

Bảo hành sản phẩm:
- Bảo hành 36 tháng đối với thành phần chính: Camera, Bia nhận tín hiệu, mạch điều khiển, Đèn LED Camera
- 12 Tháng đối với các bộ phận khác: Máy tính, Máy in, Kẹp lốp, Kẹp vành...
- Cập nhật phần mềm: miễn phí 3 năm
- Hướng vẫn vận hành cơ bản
- Hướng dẫn vận hành chuyên sâu: Khách hàng đóng phí đào tạo

máy cân chỉnh độ chụm bánh xe kubix


Chức năng chỉnh TOE thông minh Smart TOE1 và Smart TOE2

Có Smart TOE1: Đối với xe đã trên 3 năm tuổi, một số chi tiết của hệ thống lái bị lỏng lẻo, nên dùng Smart TOE1 để chỉnh TOE đối với bánh trước, trong quá trình chỉnh không cần khóa vô lăng, Trên thị trường có đến 80% xe trên 3 năm tuổi. Nếu không có chức năng Smart TOE1: sẽ gặp một chút khó khăn khi chỉnh TOE hoặc phải Chỉnh đi chỉnh lại nhiều lần rất mất thời gian !

Smart TOE2: Hỗ trợ chỉnh TOE một số dòng xe đặc biệt, một số xe có nắp che ở dưới gầm, không thể chỉnh bằng cách thông thường

Bia nhận tín nhiệu công nghệ BlackTech, nhận tín hiệu nhanh và chuẩn, chống phản sáng cực tốt

Kẹp vành 4 điểm

Bù đắp sai số do một số yếu tố, đo chính xác với mọi vị trí kẹp

Camera độ phân giải cao, có màn hình mini LED hiển thị thông số trợ giúp quá trình đo


Camera cố định, khi cần có thể điều chỉnh lên xuống bằng tay !

Camera hỗ trợ lái xe lên cầu nâng

Chức năng đo đường chéo hình học ( đo độ biến dạng khung xe)

Hai chế độ cân chỉnh: Quick Mode và PRO Mode

Có thể hoạt động với cầu nâng 2 trụ và cầu nâng kiểu cắt kéo nhỏ (chỉ chỉnh Camber, Caster, TOE)


máy cân chỉnh độ chum bánh xe, kiểm tra góc lái


máy cân chỉnh độ chụm bánh xemáy cân chỉnh thước lái

so sánh máy cân chỉnh độ chụm bánh xe
Sơ đồ lắp đặt máy cân chỉnh độ chụm bánh xe

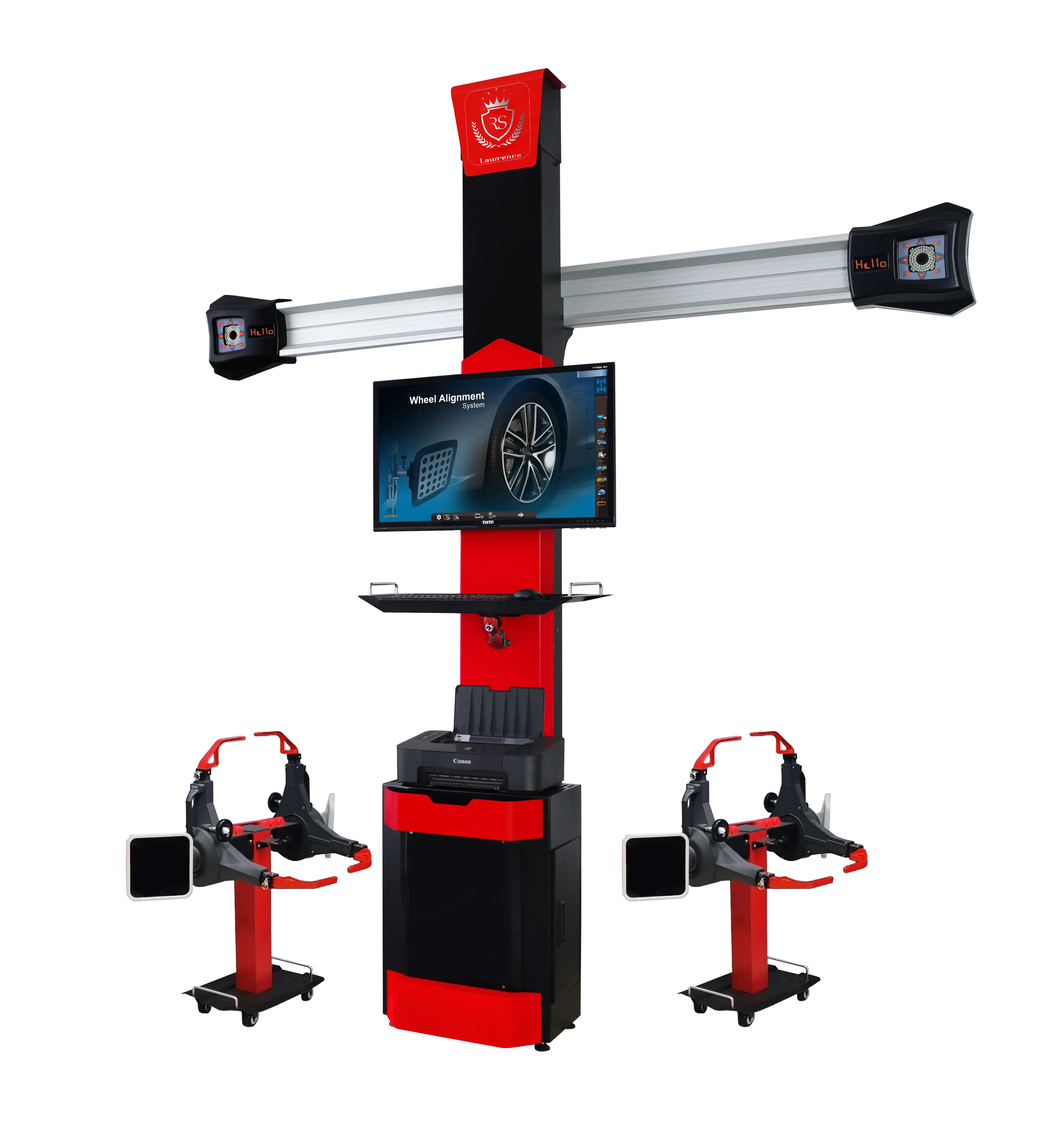

Tùy chọn mua thêm: Kẹp nhanh lốp

kẹp lốp, máy cân chỉnh độ chụm bánh xe
